Alat GPR: Solusi Pemetaan Bawah Tanah yang Akurat dan Efisien

Technogis – Ground Penetrating Radar (GPR) atau radar penembus tanah adalah teknologi yang memungkinkan pemetaan bawah tanah tanpa melakukan penggalian fisik. Dengan memanfaatkan gelombang elektromagnetik untuk mendeteksi objek dan lapisan di bawah permukaan, GPR telah menjadi alat penting dalam berbagai industri seperti konstruksi, arkeologi, pertambangan, dan keamanan. Di tahun 2024, inovasi terus berkembang dalam teknologi ini, sehingga alat GPR menjadi semakin akurat, efisien, dan mudah diakses. Artikel ini membahas prinsip kerja, jenis-jenis alat GPR, aplikasi dalam berbagai bidang, serta tips untuk memilih dan menggunakan alat GPR dengan optimal.

Mungkin Anda Butuhkan:

Jasa Gis
Jasa Pemetaan Gis dan Pemetaan Gis
Jasa Pemetaan dan Jasa Survey Pemetaan
Jasa Gis dan Jasa Webgis

Apa Itu Alat GPR?

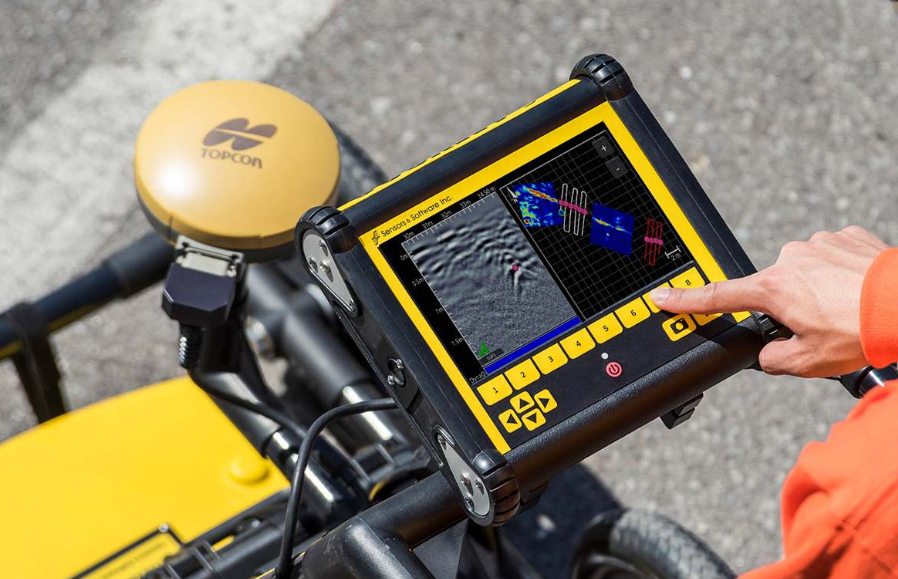

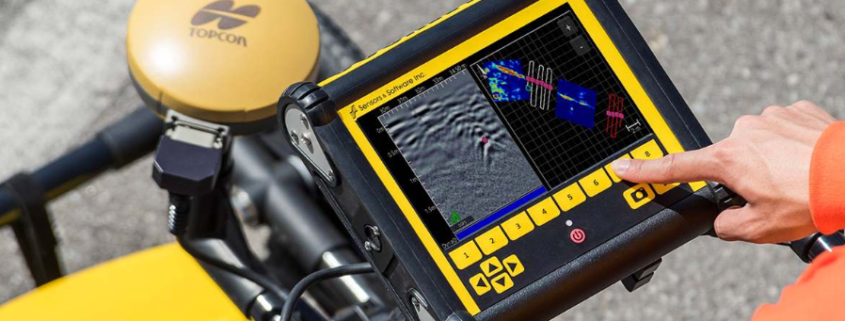

Alat Ground Penetrating Radar (GPR) adalah perangkat yang memancarkan gelombang elektromagnetik ke dalam tanah, lalu menangkap sinyal pantulannya untuk mengidentifikasi objek atau lapisan di bawah permukaan. Alat ini terdiri dari beberapa komponen utama:

• Antena Transmitter: Mengirimkan gelombang elektromagnetik ke dalam tanah.
• Antena Receiver: Menerima sinyal yang dipantulkan dari objek atau batasan di bawah permukaan.
• Unit Kontrol: Mengatur pemrosesan data untuk menghasilkan radargram (peta visual dari pantulan gelombang).

Gelombang elektromagnetik yang dipancarkan alat ini akan terpantul ketika mengenai objek atau batas dengan densitas yang berbeda. Pantulan tersebut ditangkap oleh receiver dan diolah menjadi visualisasi dua dimensi yang disebut radargram, yang menunjukkan bentuk, ukuran, dan kedalaman objek di bawah permukaan.

Bagaimana Cara Kerja Alat GPR?

Teknologi GPR memanfaatkan prinsip pemantulan gelombang elektromagnetik. Ketika gelombang ini menemui objek dengan densitas atau komposisi material yang berbeda, sebagian dari energinya akan dipantulkan kembali ke permukaan dan ditangkap oleh alat GPR.

Proses dasar kerja GPR adalah sebagai berikut:

1. Pancaran Gelombang: Antena transmitter mengirimkan pulsa gelombang elektromagnetik ke dalam tanah dengan frekuensi tertentu.
2. Refleksi Sinyal: Ketika gelombang mengenai objek, batas lapisan, atau material dengan sifat berbeda, sebagian energi gelombang dipantulkan.
3. Penerimaan dan Pengolahan Data: Antena receiver menangkap sinyal pantulan dan mengirimkan data tersebut ke unit kontrol.
4. Visualisasi Data: Data yang diperoleh diolah menjadi radargram yang menunjukkan posisi dan kedalaman objek yang terdeteksi di bawah permukaan tanah.

Frekuensi gelombang yang digunakan mempengaruhi kedalaman dan resolusi hasil survei GPR. Frekuensi tinggi memberikan resolusi yang lebih baik tetapi hanya dapat menembus kedalaman terbatas, sedangkan frekuensi rendah dapat menembus lebih dalam tetapi dengan resolusi yang lebih rendah.

Jenis-Jenis Alat GPR

Alat GPR hadir dalam berbagai jenis, yang dapat disesuaikan dengan kebutuhan dan aplikasi tertentu. Berikut beberapa jenis utama alat GPR:

1. GPR Portabel

Alat GPR portabel memiliki ukuran yang lebih kecil dan mudah dibawa, sehingga cocok untuk survei di area yang sulit dijangkau atau sempit. Alat ini biasanya digunakan oleh arkeolog atau tim forensik dalam survei lapangan yang tidak memerlukan penetrasi tanah yang dalam.

2. GPR Berbasis Kendaraan

Jenis GPR ini dipasang pada kendaraan untuk mempercepat survei di area yang luas, seperti jalan raya atau landasan bandara. Alat ini memungkinkan pemetaan cepat dan akurat di area yang panjang, sehingga sering digunakan dalam proyek konstruksi dan pemeliharaan infrastruktur.

3. GPR Berbasis Drone

Inovasi terkini memungkinkan penggunaan GPR berbasis drone, yang membantu survei di medan yang sulit diakses oleh manusia, seperti lahan basah, pegunungan, atau area bervegetasi lebat. Drone GPR sangat efisien untuk survei area yang luas dan tidak terhalang oleh batas fisik.

4. GPR Frekuensi Ganda

GPR frekuensi ganda menggunakan dua frekuensi sekaligus, sehingga memungkinkan penetrasi tanah yang dalam sekaligus mempertahankan resolusi tinggi. Alat ini sangat cocok untuk aplikasi yang membutuhkan ketelitian pada berbagai kedalaman, seperti survei lapisan geologi atau infrastruktur bawah tanah.

Aplikasi Alat GPR di Berbagai Bidang

GPR digunakan dalam berbagai bidang industri dan penelitian. Berikut adalah beberapa aplikasi utama alat GPR di tahun 2024:

1. Konstruksi dan Infrastruktur

GPR banyak digunakan untuk mendeteksi pipa, kabel, dan struktur beton di bawah tanah. Dengan GPR, tim konstruksi dapat mengetahui lokasi tepat dari infrastruktur bawah tanah sebelum melakukan penggalian, sehingga meminimalkan risiko kerusakan dan meningkatkan efisiensi proyek.

2. Arkeologi

Arkeolog menggunakan GPR untuk mengidentifikasi struktur atau artefak bawah tanah tanpa harus menggali. Teknologi ini memungkinkan identifikasi situs bersejarah dengan risiko minim terhadap kerusakan situs.

3. Pertambangan

Dalam industri pertambangan, GPR digunakan untuk mendeteksi lapisan tanah, keberadaan mineral, atau struktur batuan di bawah tanah. Teknologi ini membantu mempercepat proses eksplorasi serta mengurangi risiko keselamatan pekerja di tambang.

4. Forensik dan Keamanan

GPR digunakan dalam penyelidikan forensik untuk mendeteksi sisa-sisa mayat atau benda bukti lainnya yang tersembunyi di bawah tanah. Teknologi ini juga dimanfaatkan oleh penegak hukum dalam pencarian bukti di area tertentu.

5. Penelitian Geologi dan Lingkungan

Peneliti geologi menggunakan GPR untuk memetakan lapisan batuan atau tanah serta mendeteksi struktur geologi seperti patahan atau endapan sedimen. GPR juga dapat digunakan dalam penelitian lingkungan, misalnya untuk memantau kondisi tanah atau lapisan es.

Teknologi Terbaru pada Alat GPR di Tahun 2024

Di tahun 2024, alat GPR mengalami beberapa perkembangan teknologi yang membuatnya semakin efektif dan efisien:

1. Integrasi dengan Artificial Intelligence (AI)

AI membantu mempercepat analisis data radargram dengan otomatis mengidentifikasi pola-pola tertentu pada radargram. AI juga memungkinkan interpretasi data yang lebih akurat dan mengurangi tingkat kesalahan analisis.

2. Peningkatan Resolusi dan Kedalaman Penetrasi

Penggunaan teknologi frekuensi ganda dan modulasi frekuensi tinggi memungkinkan alat GPR terbaru menembus lapisan tanah yang lebih dalam dengan resolusi yang lebih tajam, sehingga memungkinkan deteksi objek dengan detail yang lebih baik.

3. GPR Berbasis IoT (Internet of Things)

Alat GPR berbasis IoT memungkinkan pengumpulan data secara real-time dari jarak jauh, yang kemudian diakses dan dianalisis melalui jaringan internet. Teknologi ini sangat bermanfaat bagi tim yang bekerja di lokasi yang berbeda-beda, sehingga koordinasi menjadi lebih mudah dan efisien.

Mungkin Anda Butuhkan:

Pelatihan Gis
Portofolio Technogis

Tips Memilih dan Menggunakan Alat GPR dengan Optimal

Penggunaan alat GPR yang optimal memerlukan pemahaman mengenai kondisi lapangan dan tujuan survei. Berikut beberapa tips yang berguna bagi pemula dalam menggunakan alat GPR:

1. Pilih Frekuensi yang Sesuai: Pilih frekuensi yang sesuai dengan kebutuhan Anda. Frekuensi rendah cocok untuk penetrasi dalam, sedangkan frekuensi tinggi cocok untuk survei dengan resolusi tinggi tetapi hanya pada kedalaman yang terbatas.
2. Pelajari Kondisi Tanah: Tanah basah atau berbatu dapat mempengaruhi hasil GPR. Sebelum survei, pelajari jenis tanah di area survei untuk mendapatkan hasil yang optimal.
3. Pahami Teknik Interpretasi Radargram: Data yang dihasilkan oleh GPR harus diinterpretasi dengan benar. Pastikan Anda atau tim Anda memiliki pengetahuan dasar dalam membaca radargram.
4. Gunakan Alat GPR yang Tepat: Jika survei Anda berada di area yang luas, pertimbangkan GPR berbasis kendaraan atau drone. Namun, untuk survei lokal di area sempit, GPR portabel mungkin lebih cocok.
5. Konsultasi dengan Ahli GPR: Jika Anda baru pertama kali menggunakan GPR atau mengalami kesulitan dalam analisis data, berkonsultasilah dengan ahli georadar atau teknisi yang berpengalaman.

Tantangan dan Masa Depan Teknologi GPR

Di masa depan, GPR diprediksi akan semakin maju seiring dengan perkembangan teknologi AI, IoT, dan sensor frekuensi tinggi. Namun, alat ini juga menghadapi beberapa tantangan, di antaranya adalah:

• Harga yang Tinggi: Alat GPR dengan fitur-fitur canggih sering kali berharga mahal, sehingga membatasi penggunaannya di kalangan terbatas.
• Kondisi Tanah yang Beragam: Hasil GPR dapat dipengaruhi oleh jenis tanah, terutama pada tanah yang sangat basah atau mengandung mineral yang menghantarkan gelombang elektromagnetik.
• Keterbatasan Sumber Daya Manusia: Interpretasi radargram memerlukan keahlian khusus, sehingga ada kebutuhan akan pelatihan dan tenaga kerja yang terampil di bidang ini.

Namun, dengan meningkatnya permintaan akan solusi survei bawah tanah yang cepat dan akurat, industri GPR akan terus mengalami perkembangan yang pesat. Di masa mendatang, diharapkan teknologi ini akan semakin terjangkau dan efisien, sehingga lebih banyak pihak dapat memanfaatkan manfaat dari alat GPR.

Mungkin Anda Butuhkan:

Jasa Pemetaan Lidar
Pemetaan Topografi
Jasa Pemetaan Drone
Jasa Pemetaan Uav dan Pemetaan Uav

Kesimpulan

Alat GPR merupakan solusi yang sangat berguna untuk pemetaan bawah tanah yang akurat dan efisien. Dengan aplikasi yang luas di berbagai bidang mulai dari konstruksi hingga arkeologi dan forensik, GPR menjadi alat penting dalam mengidentifikasi objek tanpa merusak permukaan tanah. Di tahun 2024, inovasi teknologi seperti AI, frekuensi ganda, dan GPR berbasis drone menjadikan alat ini semakin efektif dan serbaguna. Meski memiliki beberapa tantangan, prospek teknologi GPR di masa depan sangatlah cerah.
