Bagian-Bagian Total Station dan Fungsinya dalam Survey Lapangan

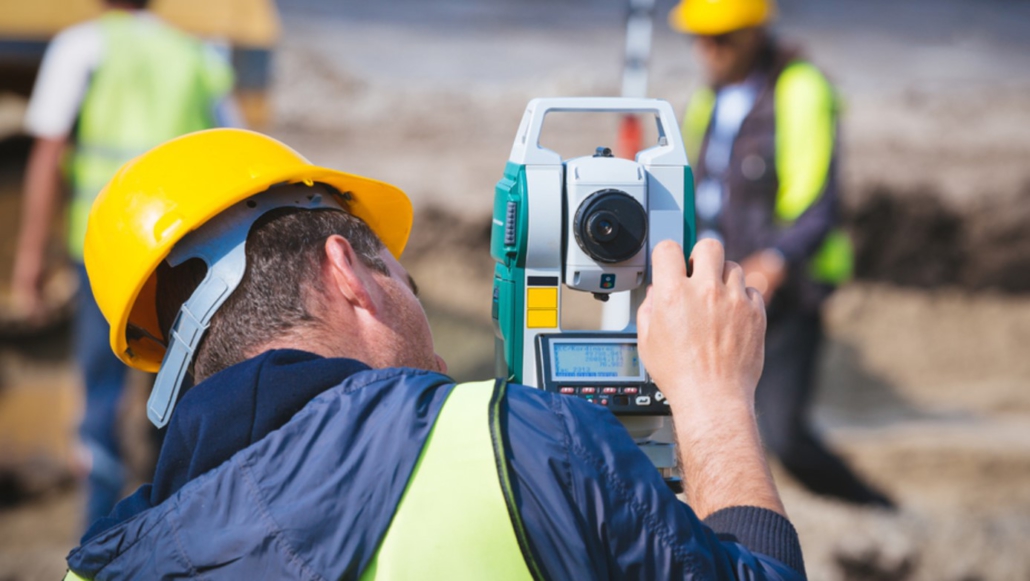

Technogis – Total Station adalah alat ukur yang sangat penting dalam dunia survei dan pemetaan. Alat ini digunakan untuk melakukan pengukuran sudut horizontal, sudut vertikal, serta jarak antara titik-titik yang ada di lapangan. Total Station merupakan gabungan dari teodolit, yang mengukur sudut, dan EDM (Electronic Distance Measurement), yang mengukur jarak. Dengan adanya alat ini, proses survei lapangan menjadi lebih cepat, akurat, dan efisien. Total Station banyak digunakan dalam berbagai jenis pekerjaan, mulai dari konstruksi bangunan, proyek infrastruktur, hingga pembuatan peta topografi.

Namun, agar Total Station dapat digunakan dengan baik, penting untuk memahami berbagai bagian yang ada di dalamnya dan fungsinya. Setiap komponen memiliki peran penting dalam mendukung kinerja alat ini. Pada artikel ini, kita akan membahas berbagai bagian Total Station serta fungsi-fungsinya secara detail. Dengan pemahaman yang baik mengenai Total Station, diharapkan pengguna dapat memaksimalkan fungsinya dalam melakukan survei lapangan yang lebih akurat.

Anda Pasti Butuhkan:

Jasa Gis
Jasa Pemetaan Gis dan Pemetaan Gis
Jasa Pemetaan Topografi
Jasa Gis dan Jasa Webgis

Apa Itu Total Station?

Sebelum membahas lebih lanjut mengenai bagian-bagian Total Station, mari kita pahami terlebih dahulu apa yang dimaksud dengan alat ini. Total Station adalah alat yang digunakan dalam pekerjaan survei lapangan untuk mengukur jarak, sudut horizontal, dan sudut vertikal dengan tingkat akurasi yang tinggi. Data yang diperoleh dari Total Station sangat penting untuk merencanakan, mendesain, dan melaksanakan berbagai proyek, terutama dalam bidang konstruksi dan pemetaan.

Total Station menggabungkan dua alat penting, yaitu:

  1. Teodolit: Untuk mengukur sudut horizontal dan vertikal.
  2. EDM (Electronic Distance Measurement): Untuk mengukur jarak.

Dengan menggunakan Total Station, pengukuran yang sebelumnya memerlukan waktu lama dan tenaga besar dapat dilakukan dengan cepat, akurat, dan efisien. Hasil pengukuran tersebut dapat langsung ditransfer ke komputer atau perangkat lainnya untuk dianalisis lebih lanjut.

Bagian-Bagian Total Station dan Fungsinya

Total Station terdiri dari beberapa bagian utama yang saling berfungsi untuk mendukung kinerja alat ini. Setiap bagian memiliki tugas yang spesifik, dan semuanya bekerja secara terintegrasi untuk menghasilkan pengukuran yang akurat. Berikut adalah bagian-bagian utama Total Station beserta fungsinya:

1. Teleskop

Teleskop adalah salah satu komponen utama dari Total Station yang berfungsi untuk mengarahkan pandangan ke objek yang akan diukur. Dengan menggunakan teleskop, operator dapat melihat objek secara lebih jelas dan memfokuskan alat pada titik yang tepat. Teleskop pada Total Station biasanya dilengkapi dengan pembesar, sehingga pengukuran dapat dilakukan dengan lebih akurat.

Fungsi Teleskop:

  • Mengarahkan pandangan untuk mengukur titik tertentu di lapangan.
  • Memperbesar objek yang diukur untuk memudahkan pengamatan.
  • Menyediakan penglihatan yang jelas terhadap titik pengukuran.

2. EDM (Electronic Distance Measurement)

EDM atau pengukuran jarak elektronik adalah bagian dari Total Station yang bertanggung jawab untuk mengukur jarak antara alat dengan titik pengukuran. EDM menggunakan sinyal elektromagnetik (biasanya gelombang radio atau cahaya inframerah) untuk mengukur jarak dengan tingkat akurasi yang sangat tinggi. Ketika sinyal dipancarkan dari alat dan memantul kembali setelah mengenai objek, alat ini akan mengukur waktu yang dibutuhkan oleh sinyal tersebut untuk kembali dan menghitung jarak berdasarkan kecepatan sinyal.

Fungsi EDM:

  • Mengukur jarak antara Total Station dan titik yang diukur.
  • Memberikan data jarak yang sangat akurat dan cepat.
  • Memungkinkan pengukuran yang dapat dilakukan dalam jarak jauh.

3. Kompas Elektronik

Kompas elektronik pada Total Station berfungsi untuk mengukur dan mengatur sudut arah atau azimuth dari alat. Dengan kompas elektronik, pengukuran sudut horizontal menjadi lebih cepat dan lebih akurat dibandingkan dengan kompas manual. Kompas ini biasanya terintegrasi dalam sistem Total Station dan bekerja secara otomatis untuk menentukan arah yang tepat.

Fungsi Kompas Elektronik:

  • Mengukur sudut horizontal antara alat dan titik pengukuran.
  • Mengatur arah azimuth secara otomatis.
  • Memastikan pengukuran sudut yang lebih cepat dan akurat.

4. Unit Pengendali (Controller Unit)

Unit pengendali atau controller unit adalah bagian dari Total Station yang berfungsi untuk mengoperasikan alat. Unit ini biasanya berupa layar sentuh atau tombol-tombol yang digunakan untuk mengatur pengukuran, memulai atau menghentikan pengukuran, serta mengubah pengaturan lainnya. Pada unit pengendali, data yang diperoleh dari pengukuran akan ditampilkan secara real-time, dan operator dapat langsung melihat hasil pengukuran.

Fungsi Controller Unit:

  • Mengendalikan Total Station dan mengatur pengukuran.
  • Menampilkan data pengukuran secara langsung.
  • Menerima dan memproses perintah dari operator.

5. Pangkalan (Base)

Pangkalan atau dasar Total Station adalah bagian bawah dari alat ini yang berfungsi sebagai penopang utama. Pangkalan ini biasanya dilengkapi dengan alat pengatur level yang memungkinkan Total Station untuk diletakkan pada posisi horizontal yang sempurna. Pengaturan pangkalan yang tepat sangat penting untuk memastikan hasil pengukuran yang akurat, karena jika alat tidak sejajar dengan permukaan tanah, maka pengukuran yang dilakukan bisa menjadi tidak tepat.

Fungsi Pangkalan:

  • Menyediakan penopang yang stabil bagi Total Station.
  • Memastikan alat dalam posisi horizontal agar pengukuran akurat.
  • Mencegah pergeseran posisi alat selama pengukuran.

Pasti  Anda Perlukan:

Jasa Pemetaan Lidar
Pemetaan Topografi
Jasa Pemetaan Drone
Jasa Pemetaan Uav dan Pemetaan Uav

6. Vertical Angle Sensor (Sensor Sudut Vertikal)

Sensor sudut vertikal berfungsi untuk mengukur sudut antara alat dengan objek yang berada pada arah vertikal. Dengan menggunakan sensor ini, Total Station dapat melakukan pengukuran sudut yang lebih tepat, baik itu untuk pengukuran elevasi atau ketinggian titik tertentu. Pengukuran sudut vertikal ini sangat penting, terutama untuk proyek konstruksi yang membutuhkan detail mengenai perbedaan elevasi.

Fungsi Vertical Angle Sensor:

  • Mengukur sudut vertikal antara alat dan objek.
  • Menghitung perubahan elevasi atau ketinggian suatu titik.
  • Memberikan data yang diperlukan untuk pemetaan topografi.

7. Horizontal Angle Sensor (Sensor Sudut Horizontal)

Sensor sudut horizontal pada Total Station berfungsi untuk mengukur sudut antara alat dan objek yang berada dalam arah horizontal. Sensor ini bekerja dengan cara mendeteksi perubahan posisi horizontal titik yang diukur terhadap titik referensi, sehingga memungkinkan Total Station untuk mengukur koordinat titik-titik tersebut.

Fungsi Horizontal Angle Sensor:

  • Mengukur sudut horizontal antara alat dan objek.
  • Menentukan arah titik yang diukur dengan akurat.
  • Membantu pengukuran posisi objek dalam ruang.

8. Baterai dan Sumber Daya

Baterai atau sumber daya adalah bagian yang sangat penting dalam pengoperasian Total Station. Alat ini biasanya membutuhkan sumber daya yang cukup besar untuk mengoperasikan semua fitur dan komponen elektronik di dalamnya. Baterai yang digunakan biasanya tahan lama, tetapi perlu diperiksa secara berkala agar tidak mengganggu kelancaran proses survei di lapangan.

Fungsi Baterai dan Sumber Daya:

  • Menyediakan daya untuk mengoperasikan semua komponen Total Station.
  • Memastikan pengukuran dapat dilakukan tanpa gangguan.
  • Menyokong alat untuk beroperasi dalam waktu lama di lapangan.

9. Prisma dan Reflektor

Prisma atau reflektor adalah komponen yang digunakan dalam pengukuran jarak dengan EDM. Prisma ini berfungsi untuk memantulkan sinyal dari EDM kembali ke alat, sehingga jarak dapat diukur dengan akurat. Prisma biasanya diletakkan pada titik yang akan diukur, dan sinyal yang dipantulkan oleh prisma akan digunakan untuk menghitung jarak dengan Total Station.

Fungsi Prisma dan Reflektor:

  • Memantulkan sinyal dari EDM kembali ke alat.
  • Mengukur jarak dengan lebih akurat.
  • Menandai titik yang akan diukur.

10. Lensa dan Filter

Lensa dan filter pada Total Station berfungsi untuk meningkatkan kualitas gambar yang dilihat melalui teleskop. Lensa memungkinkan pengamatan objek yang lebih jelas, sedangkan filter membantu mengurangi cahaya yang berlebihan dan meningkatkan kontras. Hal ini sangat penting, terutama dalam kondisi lapangan yang sulit atau saat melakukan pengukuran di luar ruangan dengan pencahayaan yang tidak stabil.

Fungsi Lensa dan Filter:

  • Memperjelas pengamatan objek yang diukur.
  • Menyaring cahaya yang berlebihan untuk pengukuran yang lebih akurat.
  • Meningkatkan kenyamanan saat menggunakan alat di luar ruangan.

Kesimpulan

Total Station adalah alat yang sangat penting dalam dunia survei dan pemetaan, terutama untuk pengukuran jarak, sudut, dan koordinat di lapangan. Alat ini terdiri dari berbagai bagian yang bekerja bersama untuk memberikan hasil pengukuran yang akurat dan efisien. Dengan memahami bagian-bagian Total Station dan fungsinya, para pengguna dapat mengoptimalkan kinerja alat ini untuk proyek-proyek yang lebih kompleks. Dengan perkembangan teknologi yang terus berlangsung, Total Station menjadi semakin canggih dan mudah digunakan, membantu para surveyor dalam mengumpulkan data yang diperlukan dengan lebih cepat dan presisi.
