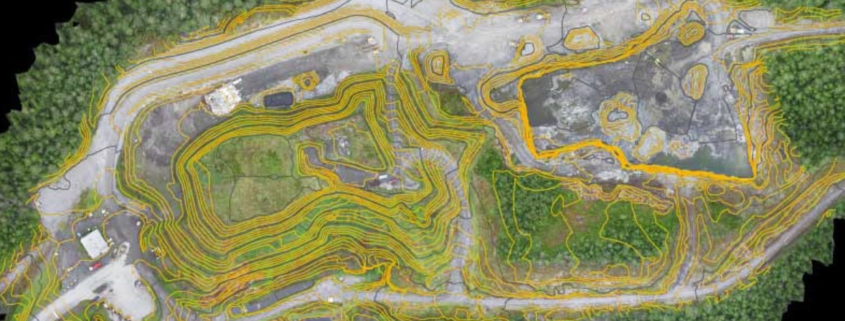

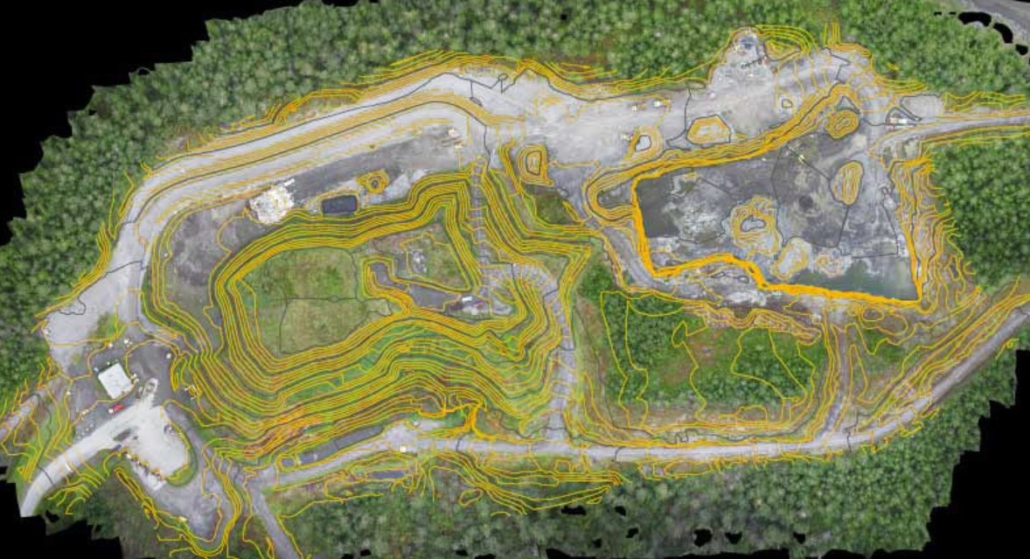

Metode Pemetaan Topografi dan Cara Kerjanya dalam Survei Geospasial

Technogis – Pemetaan topografi adalah proses penting dalam survei geospasial yang bertujuan untuk menggambarkan bentuk, fitur, dan elevasi permukaan bumi secara rinci. Data topografi digunakan untuk berbagai keperluan, seperti perencanaan pembangunan, analisis lingkungan, mitigasi bencana, dan navigasi. Artikel ini akan membahas berbagai metode pemetaan topografi beserta cara kerjanya untuk memberikan pemahaman yang komprehensif.

Mungkin Anda Butuhkan:

Jasa Gis
Jasa Pemetaan Gis dan Pemetaan Gis
Jasa Pemetaan dan Jasa Survey Pemetaan
Jasa Gis dan Jasa Webgis

Pemetaan Topografi Menggunakan Total Station

Apa Itu Total Station?
Total station adalah alat elektronik yang menggabungkan fungsi teodolit (untuk mengukur sudut) dan EDM (Electronic Distance Measurement) untuk mengukur jarak. Alat ini sering digunakan dalam survei lapangan untuk mengumpulkan data topografi secara presisi.

Cara Kerja
1. Penempatan Alat: Total station dipasang di titik yang stabil dan diketahui koordinatnya.
2. Pengukuran Sudut dan Jarak: Alat ini mengukur sudut horizontal dan vertikal serta jarak ke titik target menggunakan sinar laser.
3. Pencatatan Data: Data yang diperoleh berupa koordinat tiga dimensi (X, Y, Z) dari titik-titik yang dipetakan.
4. Prosesing Data: Data diimpor ke perangkat lunak GIS atau CAD untuk membuat peta topografi yang rinci.

Kelebihan
– Akurasi tinggi.
– Cocok untuk area dengan medan kompleks.

Kekurangan
– Membutuhkan waktu lebih lama dibanding metode lain untuk area yang luas.
– Bergantung pada garis pandang langsung ke titik target.

Pemetaan Topografi Menggunakan GNSS (Global Navigation Satellite System)

Apa Itu GNSS?
GNSS mencakup berbagai sistem satelit, seperti GPS (Amerika Serikat), GLONASS (Rusia), Galileo (Eropa), dan BeiDou (Cina), yang digunakan untuk menentukan posisi di permukaan bumi.

Cara Kerja
1. Pengumpulan Data: GNSS receiver menangkap sinyal dari satelit.
2. Perhitungan Posisi: Receiver menghitung posisi berdasarkan waktu tempuh sinyal dari satelit ke receiver.
3. Koreksi Diferensial: Untuk meningkatkan akurasi, metode RTK (Real-Time Kinematic) atau post-processing digunakan.
4. Pembuatan Peta: Data koordinat diproses untuk menghasilkan peta topografi.

Kelebihan
– Cepat dan efisien untuk area luas.
– Tidak memerlukan garis pandang langsung antara alat dan target.

Kekurangan
– Akurasi dapat dipengaruhi oleh hambatan sinyal, seperti bangunan tinggi atau pohon.
– Memerlukan koreksi tambahan untuk hasil yang presisi.

Pemetaan Topografi Menggunakan LIDAR (Light Detection and Ranging)

Apa Itu LIDAR?
LIDAR adalah teknologi pemetaan yang menggunakan sinar laser untuk mengukur jarak antara sensor dan permukaan objek. Alat ini sering dipasang pada pesawat, drone, atau kendaraan.

Cara Kerja
1. Emisi Laser: Sensor LIDAR memancarkan ribuan hingga jutaan pulsa laser ke permukaan bumi.
2. Pengukuran Jarak: Waktu yang diperlukan sinar laser untuk kembali ke sensor digunakan untuk menghitung jarak.
3 .Pengolahan Data: Data jarak digabungkan dengan informasi posisi (dari GNSS) dan orientasi (dari IMU/gyroscope).
4. Hasil Akhir: Data menghasilkan model elevasi digital (DEM) atau model permukaan digital (DSM).

Kelebihan
– Cepat dan akurat.
– Mampu memetakan area sulit dijangkau.
– Dapat menembus vegetasi untuk menghasilkan data tanah.

Kekurangan
– Biaya tinggi.
– Membutuhkan keahlian khusus untuk pengolahan data.

Mungkin Anda Butuhkan:

Pelatihan Gis
Portofolio Technogis

Pemetaan Topografi Menggunakan Fotogrametri

Apa Itu Fotogrametri?
Fotogrametri adalah teknik pemetaan yang menggunakan foto udara atau citra dari drone untuk menghasilkan model tiga dimensi dari permukaan bumi.

Cara Kerja
1. Pengambilan Gambar: Kamera dipasang pada pesawat atau drone untuk mengambil gambar dengan sudut dan tumpang tindih tertentu.
2. Georeferensi: Gambar dihubungkan dengan titik kontrol tanah (GCP) untuk memberikan koordinat yang akurat.
3. Pengolahan Citra: Citra diproses menggunakan perangkat lunak untuk menghasilkan model 3D atau peta topografi.

Kelebihan
– Efisien untuk area besar.
– Biaya lebih rendah dibandingkan LIDAR.

Kekurangan
– Akurasi tergantung pada kualitas citra dan teknik pemrosesan.
– Tidak dapat menghasilkan data di bawah vegetasi padat.

Pemetaan Topografi Menggunakan Drone/UAV (Unmanned Aerial Vehicle)

Apa Itu Drone/UAV?
Drone adalah kendaraan udara tanpa awak yang dilengkapi dengan kamera, LIDAR, atau sensor GNSS untuk pengumpulan data topografi.

Cara Kerja
1. Perencanaan Misi: Jalur penerbangan dirancang untuk mencakup area yang akan dipetakan.
2. Pengumpulan Data: Drone terbang secara otomatis atau manual untuk mengambil data dengan kamera atau sensor lainnya.
3. Proses Data: Data dari drone diproses menjadi peta topografi atau model elevasi digital.

Kelebihan
– Cepat dan hemat biaya untuk area kecil hingga menengah.
– Dapat dioperasikan di lokasi yang sulit dijangkau manusia.

Kekurangan
– Waktu penerbangan terbatas karena daya baterai.
– Dapat terpengaruh oleh kondisi cuaca.

Pemetaan Topografi Menggunakan Survei Terestrial

Apa Itu Survei Terestrial?
Survei terestrial adalah metode klasik yang menggunakan alat seperti teodolit, pita pengukur, atau level optik untuk mengukur sudut, jarak, dan elevasi.

Cara Kerja
1. Penempatan Alat: Alat ditempatkan di titik yang diketahui koordinatnya.
2. Pengukuran Manual: Pengukuran dilakukan secara manual untuk menentukan posisi dan elevasi titik-titik di lapangan.
3. Pembuatan Peta: Data diolah secara manual atau menggunakan perangkat lunak untuk menghasilkan peta topografi.

Kelebihan
– Murah dan tidak memerlukan peralatan canggih.
– Cocok untuk area kecil dengan detail tinggi.

Kekurangan
– Memakan waktu dan tenaga lebih banyak.
– Tidak efisien untuk area yang luas.

Mungkin Anda Butuhkan:

Jasa Pemetaan Lidar
Pemetaan Topografi
Jasa Pemetaan Drone
Jasa Pemetaan Uav dan Pemetaan Uav

Kesimpulan

etiap metode pemetaan topografi memiliki kelebihan dan kekurangannya masing-masing. Pemilihan metode tergantung pada kebutuhan proyek, anggaran, dan kondisi medan. Dengan perkembangan teknologi seperti drone dan LIDAR, pemetaan topografi menjadi semakin efisien dan akurat. Pemahaman mendalam tentang cara kerja setiap metode dapat membantu dalam merencanakan dan melaksanakan survei geospasial secara efektif.
